Endüstriyel Kamera Sistemleri

CHD Otomasyon, fabrikalar için endüstriyel kamera, görüntü işleme yazılımı ve PLC entegrasyonunu tek çözümde birleştirir. Üretim hattında kamera ile kalite kontrol, yüzey hata tespiti, ölçüm, OCR ve QR kod okuma gibi uygulamalar geliştirir.

Kamera, lens, aydınlatma, tetikleme ve yazılımı; kontrol edilecek ürüne ve makinenin çalışma hızına göre seçiyoruz.

✔ GigE, USB3 ve akıllı kamera seçenekleri✔ Siemens PLC ile OK / NOK entegrasyonu✔ Hat içi otomatik hata tespiti ve ölçüm

Endüstriyel Kamera Teklifi Al

Makine görüşü ve görüntü işleme

Endüstriyel Kamera Nedir, Ne İşe Yarar?

Endüstriyel kamera, üretim hattındaki parçaların görüntüsünü belirli bir zamanlama ve ışık altında kaydeden makine görüşü bileşenidir. Tek başına bir kameradan farklı olarak lens, aydınlatma, mekanik montaj, tetikleme, görüntü işleme yazılımı ve PLC haberleşmesiyle birlikte tasarlandığında otomatik kalite kontrol sistemi oluşturur.

Kontrol edilecek özellik ürünün varlığı, doğru montaj, yüzey kusuru, ölçü, yazı ya da kod olabilir. Doğru sistemin seçimi, numune üzerinden yapılacak görüntüleme testleri ve üretim çevrim süresi ile belirlenmelidir.

Endüstriyel KameraMakine GörüşüKamera Kalite KontrolGörüntü İşlemePLC Entegrasyonu

Üretim hattına uygun ekipman

Endüstriyel Kamera Çeşitleri ve Seçimi

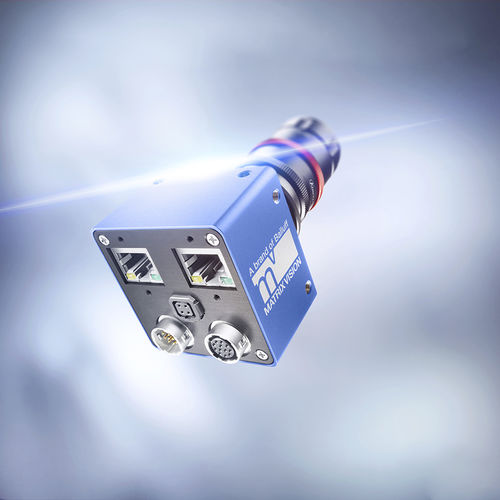

GigE Endüstriyel Kamera

Ethernet üzerinden görüntü aktarımı gerektiren projelerde kullanılır. Kablo mesafesi, bant genişliği, gecikme ve eşzamanlama gibi kriterler projeye göre değerlendirilir.

USB3 Endüstriyel Kamera

PC tabanlı kontrol istasyonlarında yüksek bant genişlikli görüntü aktarımı için tercih edilebilir. Kablo uzunluğu ve endüstriyel ortam koşulları dikkate alınır.

Akıllı Kamera Sistemleri

Kamera içinde görüntü işleme yeteneği bulunan sistemlerdir. Doğrulama, sayım ve kod okuma gibi uygun uygulamalarda kompakt çözüm sunabilir.

Seçim kriteri	Neden önemli?
Çözünürlük ve görüş alanı	Kontrol edilecek en küçük detayın yeterli piksel ile görülebilmesi
FPS ve pozlama	Hat hızı, hareket bulanıklığı ve görüntü alma süresi
Global / rolling shutter	Hareketli parçalarda geometrik bozulmayı sınırlama
Lens ve aydınlatma	Yansıma, kontrast, çalışma mesafesi ve görüntü tekrarlanabilirliği
PLC ve haberleşme	Tetikleme, sonuç bildirimi, ürün takibi ve hatalı ürün ayırma

Sektörel çözümler

Endüstriyel Kamera Kullanım Alanları

✔ Kameralı Kalite Kontrol ve Yüzey Kusuru Tespiti

Eksik parça, yanlış montaj, yüzey lekesi, çizik, deformasyon ve form kontrolü. İlgili çözüm: Kamera Kalite Kontrol Sistemleri.

✔ Kameralı Ölçüm ve Tolerans Kontrolü

Çap, boyut, konum ve kalınlık ölçümü; seçilen kalibrasyon yöntemi ve optik yapı çerçevesinde toleransa göre değerlendirme.

✔ OCR, QR Kod ve DataMatrix Okuma

Seri numarası, lot, tarih ve parça kodu okuyarak ürün eşleştirme, doğrulama ve izlenebilirliği destekleme.

✔ PLC Entegre Hatalı Ürün Ayırma

Sensör tetiklemesi sonrası OK/NOK sonucunu PLC'ye iletme ve doğru ürünü reject noktasında ayırma için ürün takibi.

Görüntü işleme uygulamaları

Endüstriyel Kamera Kontrol Uygulamalarından Görseller

CHD Otomasyon'un gerçek kontrol görüntülerinden esinlenilerek hazırlanmış arayüz görselleştirmeleri; proje gereksinimine göre uygulanabilecek denetimleri göstermektedir.

Metal jant üzerinde kamera ile ROI tabanlı yüzey kontrolü ve hata işaretleme arayüzü — Jant Yüzey Kontrolü
Parça üzerindeki belirlenen bölgelerde görüntü işleme ile kusur incelemesi.

Endüstriyel kamera ile X Y boyutsal ölçüm ve kalınlık analizi kullanıcı arayüzü — Hassas Optik Ölçüm
Kamera ile ölçü, geometrik konum ve tolerans analizi.

Otomotiv jantında kamera ile lokal yüzey hata ve ölçüm sonucu görüntüleme — Otomotiv Parça Analizi
Jant ve metal parçalarda bölgesel hata ölçümü ve görsel değerlendirme.

Not: Yazılım arayüzleri görselleştirmedir; üzerlerindeki sayısal sonuçlar bu sayfada bir performans taahhüdü oluşturmaz.

Üretime entegrasyon

Endüstriyel Kamera ve Siemens PLC Entegrasyonu Nasıl Çalışır?

Kamera kontrolünün güvenilir olması için görüntü analizi ile fiziksel ürünü doğru eşleştirmek gerekir. CHD Otomasyon, kontrol istasyonunu makinenin çevrimine göre tasarlar.

Ürün sensörü veya PLC tetikleme sinyaliyle görüntü alma başlar.
Endüstriyel kamera, seçilen lens ve aydınlatma ile görüntü yakalar.
Yazılım ölçüm, OCR, barkod ya da hata kontrolünü yapar.
OK/NOK kararı uygulamaya uygun haberleşme ile PLC'ye iletilir.
Ürün takibi ve hatalı ürün ayırma, makine çevrimine göre gerçekleştirilir.

PLC bağlantısı; ilgili kamera modelinin desteklediği PROFINET, Ethernet haberleşmesi veya dijital giriş/çıkış seçeneklerinden biriyle projeye göre oluşturulabilir. Siemens S7-1200 tabanlı sistemlerde de bu mimari uygulanabilir.

🔹 Endüstriyel Kamera Sisteminin Avantajları

🔹 Manuel kontrolleri azaltmaya yardımcı olur

🔹 Ürün bazlı kayıt ve izlenebilirlik sağlar

🔹 Uygunsuz ürünlerin erken ayrılmasını destekler

🔹 Kontrol kriterlerini standartlaştırır

🔹 Üretim otomasyonuyla bütünleşir

Sıkça sorulan sorular

Endüstriyel Kamera Hakkında Sık Sorulan Sorular

Endüstriyel kamera fiyatı nasıl belirlenir?

Maliyet; kamera çözünürlüğü ve kare hızı, lens, aydınlatma, bilgisayar veya akıllı kamera mimarisi, yazılım geliştirme, kablolama, PLC entegrasyonu ve kurulum kapsamına göre değişir. Net teklif için numune ve kontrol hedefi değerlendirilir.

Endüstriyel kamera ile normal USB kamera arasındaki fark nedir?

Endüstriyel kameralar uygulamaya göre donanımsal tetikleme, yüksek kare hızı, değiştirilebilir lens, zamanlama ve uzun süreli üretim kullanımı gibi yetenekler sunabilir. Uygun model ihtiyaca göre seçilir.

Endüstriyel kamera ile yüzde yüz ürün kontrolü mümkün mü?

Hattaki her ürüne kontrol uygulanabilir; ancak belirli bir hata türünün tespit başarısı ayrıca numune ve üretim koşullarında doğrulanmalıdır. Hiçbir uygulama için test yapılmadan kusursuz algılama garantisi verilmez.

Kamera Siemens PLC'ye nasıl bağlanır?

Uygun sistemlerde PROFINET, Ethernet veya dijital I/O kullanılabilir. Tercih edilen yöntem kamera donanımına, PLC modeline, ihtiyaç duyulan veri miktarına ve çevrim zamanına bağlıdır.

Üretim Hattınız İçin Endüstriyel Kamera Çözümü

Ürün fotoğrafınızı, tespit edilmesini istediğiniz hatayı, hat hızını ve mevcut PLC modelini paylaşın. CHD Otomasyon uygun kamera, aydınlatma, yazılım ve otomasyon mimarisi için teknik değerlendirme yapabilir.
